Verbum

БУЛА́Т,

булатная сталь (ад перс. пулад сталь), вугляродзістая сталь, якая вызначаецца высокай цвёрдасцю, пругкасцю, вязкасцю, зносастойкасцю, своеасаблівай структурай і ўзорыстасцю паверхні. Асн. асаблівасць мікраструктуры булату — аптымальнае па дысперснасці і канфігурацыі спалучэнне высокавугляродзістых (дробнаігольчасты мартэнсіт) і нізкавугляродзістых (ферыт) мікрааб’ёмаў. Адрозніваюць булат літы (т.зв. вутц) і зварачны (больш нізкай якасці).

Вытв-сць булату была вядома ў Індыі, Іране, Сірыі («дамаская сталь»), у краінах Сярэдняй Азіі. Выкарыстоўваўся на выраб халоднай зброі выключнай трываласці і вастрыні. Клінок з булату не ламаецца, не мае астаткавай дэфармацыі. У 14 ст. сакрэт вырабу булат быў страчаны. Навук. асновы вытв-сці булату распрацаваў рус. металург П.П.Аносаў (у 1833 вырабіў булатны клінок). Атрыманне булатнай структуры забяспечваецца асаблівасцямі саставу, тэхналогіі выплаўкі, коўкі, тэрмічнай і мех. апрацоўкі. Узорыстасць бывае паласавая і струменістая (ніжэйшыя сарты булату), хвалістая (сярэдні, сорт), сеткаватая і каленчатая (вышэйшыя сарты).

Літ.:

Гуревич Ю.Г. Загадка булатного узора. М., 1985;

Мезенин Н.А. Занимательно о железе. 2 изд. М., 1977.

т. 3, с. 328

ЖАЛЕ́ЗА СПЛА́ВЫ,

металічныя сістэмы, адным з кампанентаў якіх (як правіла, пераважным) з’яўляецца жалеза. Найб. часта выкарыстоўваюць сплавы жалеза з вугляродам (сталь, чыгун). Да Ж.с. адносяць сплавы са спец. ўласцівасцямі (высокім эл. супраціўленнем, малым цеплавым расшырэннем, магнітнымі і інш.), а таксама ферасплавы.

т. 6, с. 414

БЕСЕМЕ́РАЎСКІ ПРАЦЭ́С,

адзін з відаў атрымання сталі з вадкага чыгуну. У спец. (бесемераўскім) канвертары чыгун ператвараецца ў сталь у выніку акіслення прымесяў (крэмнію, марганцу, вугляроду), што суправаджаецца выдзяленнем цяпла. Прапанаваны ў 1856 Г.Бесемерам. У 2-й пал. 20 ст. заменены больш дасканалым кіслародна-канвертарным працэсам.

т. 3, с. 126

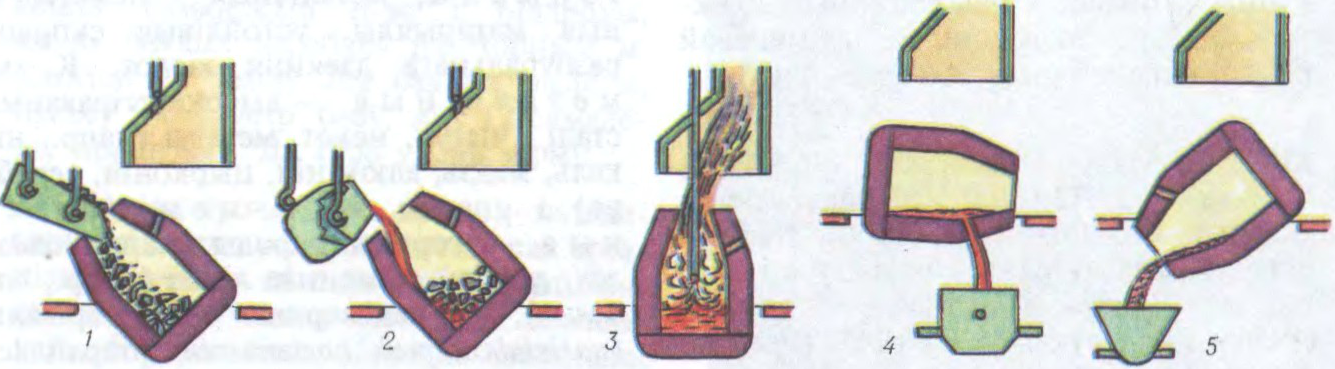

КАНВЕ́РТАРНЫ ПРАЦЭ́С працэс ператварэння вадкага чыгуну ў сталь прадзіманнем яго ў канвертары газамі, якія змяшчаюць кісларод, або тэхнічна чыстым кіслародам. Адбываецца без дадатковага награвання, бо ў выніку акіслення прымесей чыгуну (вугляроду, крэмнію, марганцу, фосфару) вылучаецца цяпло, дастатковае для падтрымання металу ў вадкім стане на працягу ўсяго працэсу.

Першым масавым спосабам атрымання вадкай сталі быў бесемераўскі працэс (вынайдзены ў 1856), які даваў невысокую якасць металу і патрабаваў вельмі чыстых па колькасці серы і фосфару жал. руд. Тамасаўскі працэс (вынайдзены ў 1878) дазваляў перапрацоўваць высокафасфарыстыя чыгуны, аднак даваў сталь таксама невысокай якасці. З 1950-х г. атрымаў пашырэнне больш дасканалы і прадукцыйны кіслародна-канвертарны працэс, дзе ўсе аперацыі механізаваны і аўтаматызаваны, а атрыманы метал стаў раўнацэнны мартэнаўскай сталі, выплаўленай у мартэнаўскай печы.

т. 7, с. 576

КІСЛАРО́ДНА-КАНВЕ́РТАРНЫ ПРАЦЭ́С,

разнавіднасць канвертарнага працэсу, пры якой атрымліваюць сталь прадзіманнем вадкага (звычайна пераробнага) чыгуну тэхнічна чыстым (больш за 95,5%) кіслародам. Ажыццяўляецца пераважна ў глухадонных канвертарах з асн. футэроўкай.

Кісларод падаюць зверху праз фурму, якая ахаладжаецца вадой. Пад уздзеяннем выдзімання дамешкі чыгуну (Si, Mn, C і інш.) акісляюцца з вылучэннем значнай колькасці цяпла. Пасля прадзімання метал раскісляюць (выдаляюць лішні кісларод). Выкарыстанне кіслароднага выдзімання замест паветранага дазваляе атрымаць сталь з нізкай (0,002—0,006%) колькасцю азоту. У параўнанні з мартэнаўскім працэсам К.-к.п. больш прадукцыйны, яго роля ў сусв. выплаўцы сталі пастаянна расце.

т. 8, с. 291

ЖАЛЕЗАВУГЛЯРО́ДЗІСТЫЯ СПЛА́ВЫ,

сплавы жалеза з вугляродам на аснове жалеза. Найб. пашыраныя тэхн. Ж.с. сталь (мае да 2% вугляроду C па масе) і чыгун (2—4,6% C).

У Ж.с. вуглярод утварае цвёрдыя растворы ўкаранення на аснове паліморфных мадыфікацый жалеза (аўстэніт — раствор C у γ-Fe, мае да 2,03% C, метал. аснова Ж.с. пры т-ры вышэй за 727 °C; ферыт — раствор C у α-Fe, мае да 0,025% C, аснова сплаваў пры t<727 °C), цэментыт (карбід жалеза Fe₃C) ці прысутнічае ў свабодным стане ў выглядзе графіту. Графіт маюць Ж.с., якія атрымліваюць пры павольным раўнаважным ахаладжэнні расплаву Fe—C (шэры ці коўкі чыгун). Метастабільны Fe₃C утвараецца пры хуткім ахаладжэнні расплаву, мае высокую цвёрдасць, крохкі. Мех. ўласцівасці Ж.с., пераважна сталі, паляпшаюць пры тэрмічнай апрацоўцы сплаваў пасля зацвярдзення: пры водпуску аўстэніт паступова раскладаецца на цэментыт і ферыт (сталь набывае высокую пластычнасць), пры загартоўцы ператвараецца ў мартэнсіт (павышаюцца цвёрдасць і зносаўстойлівасць).

Літ.:

Гуляев А.П. Металловедение. 6 изд. М., 1986.

Г.Г.Паніч.

т. 6, с. 415

БЕ́СЕМЕР ((Bessemer) Генры) (19.1.1813, Чарлтан, графства Хартфардшыр, Вялікабрытанія — 15.3.1898),

англійскі вынаходнік-металург. Чл. Лонданскага каралеўскага т-ва (з 1879). Атрымаў больш за 100 патэнтаў на вынаходствы і ўдасканаленні ў галіне механікі і металургіі. Стварыў канвертарны спосаб пераплаўкі чыгуну ў сталь (1856, т.зв. бесемераўскі працэс). У 1860 запатэнтаваў вярчальны канвертар. Прапанаваў бяззліткавую пракатку сталі.

Літ.:

Сорокин Ю.Н. Генри Бессемер // Вопр. истории естествознания и техники. М., 1956. Вып. 1.

т. 3, с. 126

ВА́КУУМНА-ДУГАВЫ́ ПЕРАПЛА́Ў,

паўторная плаўка (пераплаў) металу ў вакуумнай дугавой печы. Метал плавіцца цяплом эл. дугі і сцякае ў крышталізатар, які ахалоджваецца вадой. Вакуум ствараецца ў пячах з дапамогай вакуумных помпаў. Магутнасць эл. дугі ўстанаўліваюць такую, каб утварыць шчыльную бездэфектную макраструктуру. Пераплаўлены метал вызначаецца высокімі вязкасцю і пластычнасцю, павышанай стомленаснай трываласцю і інш. Вакуумна-дугавым спосабам пераплаўляюць сталь, сплавы на аснове нікелю, а таксама тытан, цырконій, малібдэн і інш. тугаплаўкія металы.

т. 3, с. 465
