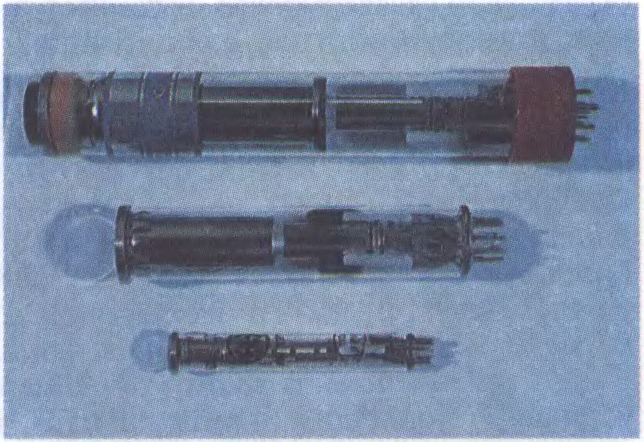

ВІДЫКО́Н,

пераўтваральнік светлавога сігналу ў электрычны; перадавальная тэлевізійная трубка з назапашваннем зарадаў. Працуе на аснове ўнутр. фотаэфекту. Мае паўпразрыстую мішэнь з паўправадніковых матэрыялаў, на якую праектуецца аптычны відарыс, што пераўтвараецца відыконам у відэасігнал (для патрэб каляровага тэлебачання створаны разнавіднасці відыкона: кадміконы, плюмбіконы і інш.). Характарызуецца высокай адчувальнасцю і малымі ўласнымі шумамі. Выкарыстоўваецца ў тэлевізійных камерах, відэатэлефонах, рэнтгенатэлевізійных сістэмах і інш.

т. 4, с. 143

БЛЕ́НДА ў оптыцы, прыстасаванне для засцярогі аб’ектываў фота- і кіназдымачных апаратаў ад бакавых прамянёў святла. Мае выгляд ссечаных конуса або піраміды, надзяваецца вузкім канцом на аб’ектыў. Бленда ахоўвае святлоадчувальны матэрыял ад непажаданага засвечвання, якое змяншае кантраст відарыса і ўтварае блікі. Памеры бленды выбіраюць так, каб праз яе без перашкод праходзілі прамяні святла, што ўтвараюць відарыс; унутр. паверхню бленды фарбуюць чорнай матавай фарбай.

т. 3, с. 190

ЛІ́НЗА (ням. Linse ад лац. lens сачавіца),

празрыстае для светлавых прамянёў цела, якое абмежавана дзвюма пераламляльнымі паверхнямі (крывалінейнымі або крывалінейнай і плоскай) і мае вось або плоскасць сіметрыі. Найб. пашыраны Л. са сферычнымі паверхнямі. Яны прызначаны для пераўтварэння формы светлавога пучка і з’яўляюцца асн. элементам аптычных сістэм (напр., Аб’ектыў, Акуляр).

Адрозніваюць збіральныя і рассейвальныя Л. Збіральная пераўтварае пучок паралельных прамянёў у пучок, які сыходзіцца ў адным пункце F′ (гал. фокусе Л.). Такая Л. ўтварае сапраўдны відарыс аб’екта, калі ён знаходзіцца перад фокусам Л., і ўяўны — калі аб’ект размешчаны паміж фокусамі і Л. (гл. Лупа). Рассейвальная Л. пераўтварае пучок паралельных прамянёў у пучок, што разыходзіцца, і заўсёды ўтварае ўяўны відарыс аб’екта. Асн. характарыстыкі Л. — фокусная адлегласць і аптычная сіла, якія характарызуюць яе пераламляльную здольнасць. Калі таўшчыня Л. значна меншая за радыусы крывізны пераламляльных паверхняў, яна наз. тонкай. Аптычная сіла Д і фокусная адлегласць 𝑓​¹ тонкай Л. вызначаюцца формулай Д = ​¹/_𝑓​¹ = (n−1) (​¹/_r​¹−​¹/_r​²), дзе n — паказчык пераламлення матэрыялу Л., r₁ і r₂ — радыусы крывізны яе паверхняў; для выпуклай адносна аб’екта паверхні r>0, для ўвагнутай r<0. Адлегласці ад аптычнага цэнтра Л. да аб’екта (x) і яго відарыса (x′) звязаны паміж сабой формулай Л.: 1/x₁ − 1/x = 1/ƒ′ (адлегласці ад Л. ўздоўж ходу светлавога праменя лічацца дадатнымі, супраць ходу — адмоўнымі). Гл. таксама Аберацыі аптычных сістэм, Відарыс аптычны, Павелічэнне аптычнае.

А.І.Болсун.

т. 9, с. 268

ГЛО́БУС (ад лац. globus шар),

картаграфічны відарыс на паверхні шара, які захоўвае геам. падабенства контураў і суадносіны плошчы. Вылучаюць геагр. глобусы, якія адлюстроўваюць паверхню Зямлі, нябеснай сферы, Месяца і інш. Глобус геагр. адрозніваюць паводле тэматыкі (агульнагеагр., паліт., тэктанічныя, кліматычныя і інш.), маштабу і прызначэння. Выкарыстоўваюць пераважна як наглядныя навуч. дапаможнікі. Найб. выкарыстоўваюць зямныя глобусы ў маштабах 1:30 млн. — 1:80 млн. Лічыцца, што першы глобус быў зроблены ням. географам і падарожнікам М.Бегаймам (1492).

т. 5, с. 300

ГАЛАГРА́ФІЯ (ад грэч. holos увесь, поўны + ...графія),

метад атрымання поўнага аб’ёмнага відарыса аб’екта, заснаваны на інтэрферэнцыі і дыфракцыі кагерэнтных хваль; галіна фізікі, што вывучае заканамернасці запісу, узнаўлення і пераўтварэння хвалевых палёў рознай прыроды (аптычных, акустычных і інш.). Галаграфію вынайшаў (1948) і атрымаў першыя галаграмы (ГЛ) найпрасцейшых аб’ектаў Д.Габар. У 1962—63 амер. фізікі Э.Лэйтс і Ю.Упатніекс выкарысталі для атрымання ГЛ лазер, а сав. фізік Ю.М.Дзенісюк (1962) прапанаваў метад запісу аб’ёмных ГЛ. У 1960-я г. створаны тэарэт. і эксперым. асновы галаграфіі.

Аб’ёмны відарыс аб’екта фіксуецца на ГЛ у выглядзе інтэрферэнцыйнай карціны, створанай прадметнай хваляй (ПХ), адбітай ад аб’екта, і кагерэнтнай з ёй апорнай хваляй (АХ). У адрозненне ад фатаграфіі, дзе зафіксаваны відарыс аптычны, ГЛ дае прасторавае размеркаванне амплітуды і фазы ПХ. Паколькі ПХ не плоская, ГЛ мае структуру нерэгулярнай дыфракцыйнай рашоткі. Інфармацыя аб размеркаванні амплітуды ПХ запісваецца ў выглядзе кантрасту інтэрферэнцыйнай карціны, а фазы — у выглядзе формы і перыяду інтэрферэнцыйных палос (гл. Інтэрферэнцыя святла). Пры асвятленні галаграмы АХ у выніку дыфракцыі святла ўзнаўляецца амплітудна-фазавае размеркаванне поля ПХ. ГЛ пераўтварае частку АХ у копію ПХ, пры ўспрыманні якой вокам ствараецца ўражанне непасрэднага назірання аб’екта. Галаграфія мае шэраг спецыфічных уласцівасцей, адрозных ад фатаграфіі: ГЛ узнаўляе аб’ёмны (монахраматычны або каляровы) відарыс аб’екта, кожны ўчастак ГЛ дазваляе ўзнавіць увесь відарыс аб’екта, аб’ёмныя ГЛ Дзенісюка ўзнаўляюцца пры дапамозе звычайных крыніц святла (сонечнае асвятленне, лямпа напальвання), галаграфічны запіс мае вял. надзейнасць і інфарм. ёмістасць, што вызначае шырокі спектр практычнага выкарыстання галаграфіі: для атрымання аб’ёмных відарысаў твораў мастацтва, стварэння галаграфічнага кіно, для неразбуральнага кантролю формы складаных аб’ектаў, вывучэння неаднароднасцей матэрыялаў, захоўвання і апрацоўкі інфармацыі, для візуалізацыі акустычных і эл.-магн. палёў і інш.

На Беларусі даследаванні па галаграфіі пачаліся ў 1968 у Ін-це фізікі АН і праводзяцца ў ін-тах фіз. і фіз.-тэхн. профілю АН, БДУ і інш. Распрацаваны фіз. прынцыпы дынамічнай галаграфіі, развіты метады апрацоўкі інфармацыі і пераўтварэння прасторавай структуры лазерных пучкоў (П.А.Апанасевіч, А.А.Афанасьеў, Я.В.Івакін, А.С.Рубанаў, Б.І.Сцяпанаў і інш.). Створаны галаграфічныя метады для даследавання дэфармацый і вібрацый аб’ектаў, рэльефу паверхні, уласцівасцей плазмы, сістэмы аптычнай памяці (У.А.Піліповіч, А.А.Кавалёў, Л.В.Танін і інш.), развіты метады радыё- і акустычнай галаграфіі (П.Дз.Кухарчык, А.С.Ключнікаў, М.А.Вількоцкі).

Літ.:

Кольер Р., Беркхарт К., Лин Л. Оптическая голография: Пер. с англ. М., 1973;

Островский Ю.И. Голография и ее применение. Л., 1973;

Денисюк Ю.Н. Изобразительная голография // Наука и человечество, 1982. М., 1982;

Рубанов А.С. Некоторые вопросы динамической голографии // Проблемы современной оптики и спектроскопии. Мн., 1980.

А.С.Рубанаў.

т. 4, с. 446

МАДУЛЯ́ЦЫЯ у фізіцы,

змена ў часе па зададзеным законе параметраў, якія характарызуюць пэўны стацыянарны фіз. працэс. Выклікаецца знешнімі ўздзеяннямі, напр., М. гарманічнага вагання з мэтай унясення ў вагальны працэс пэўнай інфармацыі (гл. Мадуляцыя ваганняў). М. інтэнсіўнасці электроннага пучка ў кінескопе ў адпаведнасці з пададзеным на кіравальны электрод (мадулятар) відэасігналам дазваляе ўзнавіць на экране перададзены відарыс. М. электронных патокаў па скарасцях у клістроне прыводзіць да групавання электронаў у згусткі з наступным пераўтварэннем іх кінетычнай энергіі ў энергію ЗВЧ-ваганняў.

т. 9, с. 492

ЛІ́ЧБАВАЯ АПРАЦО́ЎКА ВІДАРЫ́САЎ,

сукупнасць метадаў і сродкаў (тэхн. і праграмных) уводу і апрацоўкі відарысаў у аўтам. і аўтаматызаваных сістэмах. Выкарыстоўваюць у картаграфіі, метэаралогіі, крыміналістыцы, настольных рэд.-выдавецкіх сістэмах і апрацоўцы дакументаў, сістэмах машыннага зроку, пры апрацоўцы касм. відарысаў і аэрафотаздымкаў, даследаванні фіз.-мед. працэсаў і інш.

Зыходны відарыс дыскрэтызуюць і квантуюць з дапамогай прылад сканіравання (гл. Дыгітайзер, Сканер) і атрымліваюць лічбавы відарыс у выглядзе матрыцы асобных элементаў (пікселаў). Пры Л.а.в. выконваюць лінейную фільтрацыю відарысаў і іх «згладжванне», выдзяляюць контуры, выдаляюць выпадковыя скажэнні і інш. Больш складаныя метады выкарыстоўваюць для ўзнаўлення 3-мернай структуры аб’екта па яго праекцыях, нярэзкага ці «змазанага» відарыса. Напр., у выліч. тамаграфіі такімі метадамі атрымліваюць відарысы папярочнага сячэння цела чалавека, з вял. дакладнасцю выяўляюць пухліны, анамаліі.

На Беларусі даследаванні па праблемах Л.а.в. праводзяцца ў Ін-це тэхн. кібернетыкі і Ін-це фізікі, Магілёўскім ін-це прыкладной оптыкі Нац. АН, БДУ, Бел. ун-це інфарматыкі і радыёэлектронікі і інш.

Літ.:

Прэтт У. Цифровая обработка изображений: Пер. с англ. Кн. 1—2. М., 1982;

Старовойтов В.В. Локальные геометрические методы цифровой обработки и анализа изображений. Мн., 1997;

Абламейко С.В., Лагуновский Д.М. Обработка изображений: технология, методы, применение. Мн., 1999.

С.У.Абламейка, В.В.Старавойтаў.

т. 9, с. 327

МІКРАФАТО́МЕТР (ад мікра... + фатометр),

мікрадэнсітометр, прылада для вымярэння ступені паглынання святла (аптычнай шчыльнасці) на малых участках праяўленых чорна-белых і каляровых фатаграфічных матэрыялаў. Выкарыстоўваецца для фотаметрычных вымярэнняў спектраграм, рэнтгенаўскіх плёнак і інш. фатагр. відарысаў.

Спалучае дэнсітометр з аптычнай прыладай, якая павялічвае відарыс (звычайна ў 25—50 разоў). Да асобных тыпаў М. адносяць спектрамікрафатометры для вымярэння залежнасці аптычнай шчыльнасці ад даўжыні хвалі выпрамянення і ізамікрафатометры для выяўлення пунктаў відарыса з аднолькавай шчыльнасцю. Існуюць М. для вымярэння інтэнсіўнасці выпрамянення, якое падае на фатагр. матэрыял.

т. 10, с. 362

АБ’ЕКТЫ́Ў,

аптычная сістэма або яе частка, якая стварае сапраўдны адваротны відарыс аб’екта. Створаны аб’ектывам відарыс разглядаецца праз акуляр (звычайна пасля абарачальнай сістэмы) ці фіксуецца на экране, фатагр. плёнцы, фотакатодзе перадавальнай тэлевізійнай трубкі і інш. Бываюць лінзавыя, люстраныя і люстрана-лінзавыя.

Асн. аптычныя характарыстыкі: фокусная адлегласць f; дыяметр уваходнай зрэнкі d; святласіла d/f; вугал (поле) зроку; раздзяляльная здольнасць. Аб’ектывы тэлескапічных сістэм маюць фокусную адлегласць да некалькіх метраў і дыяметр уваходнай зрэнкі ад некалькіх сантыметраў (у геад., вымяральных і падзорных трубах) да некалькіх метраў (у тэлескопах-рэфрактарах), аб’ектывы мікраскопаў — фокусную адлегласць 1,5—40 мм, малафарматных фотаапаратаў — 6—2000 мм (для аматарскай практыкі 28—200 мм). Фатагр. аб’ектывы бываюць нармальныя (вугал зроку 40—50°), шырокавугольныя (больш за 70°), звышшырокавугольныя (больш за 83°, аб’ектывы тыпу «рыбіна вока» больш за 180°), даўгафокусныя (менш за 39°) і звышдаўгафокусныя (менш за 9°). Канструкцыя складаных аб’ектываў дазваляе выправіць храматычную і геам. аберацыі аптычных сістэм. Большасць аб’ектываў — анастыгматы. Аб’ектывы з пераменнай фокуснай адлегласцю (панкратычныя), у якіх плоскасць відарыса і святласіла нязменныя, выкарыстоўваюцца ў кіна- і тэлекамерах, спец. прамянёвастойкія — у лазерных сістэмах. Для павелічэння фіз. святласілы аб’ектывы прасвятляюць (гл. Прасвятленне оптыкі).

В.В.Валяўка.

т. 1, с. 19

АСТРО́ГРАФ (ад астра... + ...граф),

астранамічная прылада для фатаграфавання нябесных аб’ектаў. Працуе па схеме рэфрактара, рэфлектара ці люстрана-лінзавага тэлескопа. Відарыс нябеснага свяціла або часткі неба з дапамогай аб’ектыва фіксуецца на фотапласцінцы. Святласіла астрографа і маштаб відарысаў залежаць ад дыяметра і фокуснай адлегласці аб’ектыва. Вял. ўчасткі неба фатаграфуюць караткафокуснымі астрографами з фокуснай адлегласцю менш за 1 м. Для вызначэння зорных паралаксаў, даследавання падвойных зорак, уласнага руху зорак і інш. выкарыстоўваюць астрографы з фокуснай адлегласцю да 10—15 м. Зрушэнне трубы астрографа ўслед за сутачным вярчэннем нябеснай сферы пры фатаграфаванні забяспечваецца гадзіннікавым механізмам і кантралюецца назіральнікам або аўтам. сістэмай.

т. 2, с. 55
