АСЦЫЛО́ГРАФ (ад лац. oscillum ваганне + ...граф),

вымяральная прылада для графічнага назірання і запісу функцыянальных сувязяў паміж эл. велічынямі, што характарызуюць які-н. фізічны працэс. З дапамогай асцылографа вызначаюць змены сілы току і напружання ў часе, вымяраюць частату, зрух фазаў, характарыстыкі электравакуумных і паўправадніковых прылад, а з дапамогай спец. датчыкаў (напр., тэрмапары) неэл. велічыні: т-ру, ціск, паскарэнне і інш. Асцылографы бываюць нізка- (да 1 МГц) і высокачастотныя (да 100 МГц і вышэй), адна- і многапрамянёвыя, імпульсныя, запамінальныя, спец. тэлевізійныя і інш.

Святлопрамянёвы асцылограф складаецца з люстранага гальванометра (шлейфа), святлоаптычнай сістэмы і прыстасаванняў для працягвання святлоадчувальнага носьбіта запісу (напр., фотапаперы) і непасрэднага назірання, вызначальніка часу. Бывае з фатаграфічным, электраграфічным, ультрафіялетавым і камбінаваным запісам адхілення светлавога праменя, адбітага ад шлейфа, скорасць працягвання носьбіта запісу да 5000 мм/с. Можна адначасова даследаваць да 64 розных працэсаў, напрыклад пры вывучэнні вібрацый і дэфармацый у самалётах, турбінах. Электроннапрамянёвы асцылограф прызначаны для непасрэднага назірання і фатаграфавання эл. працэсаў на экране электронна-прамянёвай трубкі (ЭПТ). Сігнал падаецца на вертыкальна адхіляльныя пласціны (шпулі) ЭПТ, напружанне разгорткі пры назіранні часавай залежнасці — на гарызантальна адхіляльныя.

Літ.:

Аршвила С.В., Борисевич Е.С., Жилевич И.И. Электрографические светолучевые осциллографы. М., 1978;

Линт Г.Э. Автоматические осциллографы при измерениях. М., 1972.

П.С.Габец.

т. 2, с. 63

АФСЕ́ТНЫ ДРУК, афсет (англ. offset),

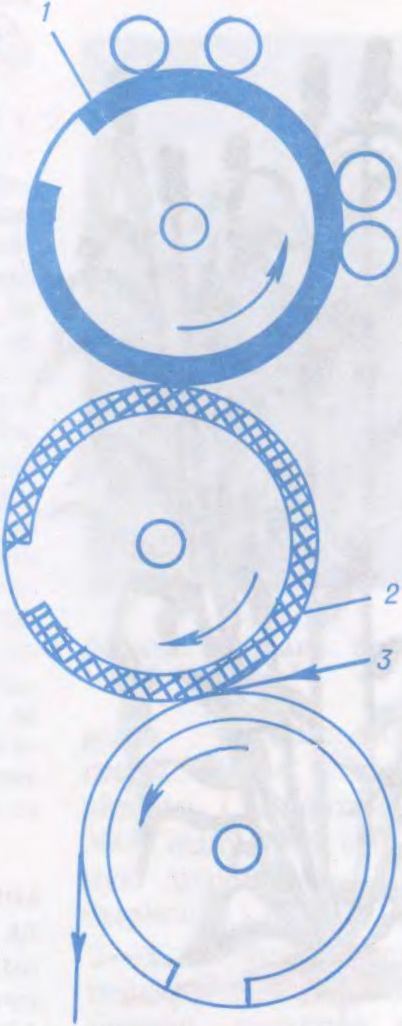

спосаб друкавання, пры якім фарба з друкарскай формы перадаецца пад ціскам на паверхню гумаватканіннага палатна, а з яго на паперу ці інш. матэрыялы. Бывае плоскі (друкарская форма плоская), высокі (друкавальныя элементы формы ўзвышаюцца) і глыбокі (друкавальныя элементы формы паглыбленыя).

Прынцып афсетнага друку прапанаваны ў ЗША (1905) пры стварэнні афсетнай друкарскай машыны. Засн. на выбіральнасці змочвання друкарскай формы фарбамі і вадой, што дасягаецца спец. фізіка-хім. апрацоўкай паверхні формы. У працэсе афсетнага друку форму па чарзе змочваюць вадой і накатваюць фарбы, пасля чаго пад ціскам уводзяць у кантакт з паверхняй гумаватканіннай пласціны, а апошнюю — з паперай ці інш. матэрыялам. Адбываецца двухразовая перадача адлюстравання, папера не ўваходзіць у непасрэдны кантакт з формай, што памяншае знос формы, павялічвае скорасць і паляпшае якасць друкавання. Для афсетнага друку выкарыстоўваюць ратацыйныя (гл. Ратапрынт) і афсетныя друкарскія машыны. З дапамогай афсетнага друку вырабляюць чорна-белую і шматколерную друкарскую прадукцыю. Атрымліваюць пашырэнне заснаваныя на электронных і камп’ютэрных сістэмах спосабы афсетнага друку, якія дазваляюць выключаць шэраг прамежкавых тэхнал. працэсаў у ім з паляпшэннем якасці гатовай прадукцыі і скарачэннем затрат часу на яе выраб.

т. 2, с. 142

АЭРАДЫНА́МІКА (ад аэра... + дынаміка),

раздзел аэрамеханікі, у якім вывучаюцца законы руху газападобнага асяроддзя і яго ўзаемадзеяння з цвёрдымі целамі; тэарэт. аснова авіяцыі, ракетнай тэхнікі, метэаралогіі, турбабудавання і інш. Разглядае рух целаў з дагукавымі скорасцямі (да 1200 км/гадз); рух целаў са скорасцю, большай за скорасць гуку, вывучае газавая дынаміка. Аэрадынаміка ўзнікла ў 20 ст. ў сувязі з развіццём авіяцыі. Тэарэтычнае рашэнне задач аэрадынамікі заснавана на ўраўненнях гідрааэрамеханікі. Пры вырашэнні найбольш простых пытанняў (размеркаванне ціску і скорасцяў вакол абцякальнага цела і інш.) выкарыстоўваецца набліжэнне ідэальнай вадкасці, несціскальнай пры малых і сціскальнай пры вял. скорасцях. Наяўнасць вязкасці ў рэальных вадкасцях прыводзіць да ўзнікнення супраціўлення і ўлічваецца пры вывучэнні цеплаабмену целаў з патокам газу.

Спец. прыкладныя часткі аэрадынамікі: аэрадынаміка самалёта (вывучае рух самалётаў цалкам), знешняя балістыка (даследуе палёт снарадаў), аэрадынаміка турбамашын і рэактыўных рухавікоў, прамысловая аэрадынаміка (разлік паветранадзімальных установак, ветравых рухавікоў, струменных апаратаў, вентыляцыйнай тэхнікі, аэрадынамічных сіл, якія ўзнікаюць пры руху аўтамабіляў, цягнікоў і інш.). Эксперыментальная аэрадынаміка з дапамогай аэрадынамічных трубаў вызначае лікавыя каэфіцыенты сіл і момантаў, што дзейнічаюць на цела з боку газавага патоку. У аэрадынаміцы шырока выкарыстоўваецца матэм. мадэляванне з дапамогай ЭВМ.

Літ.:

Струминский В.В. Аэродинамика и молекулярная газовая динамика. М., 1985;

ЭВМ в аэродинамике: Пер. с англ. М., 1985;

Киреев В.И., Войновский А.С. Численное моделирование газодинамических течений. М., 1991.

Ю.В.Хадыка.

т. 2, с. 172

ВЫМЯРА́ЛЬНЫ ПЕРАЎТВАРА́ЛЬНІК,

прыстасаванне, якое пераўтварае фіз. велічыню, што вымяраецца або рэгулюецца, у сігнал (звычайна электрычны) для далейшай перадачы, апрацоўкі ці рэгістрацыі. Адна з асн. частак сродкаў вымяральнай тэхнікі, сістэм аўтаматыкі і тэлемеханікі. Тэрмін «вымяральны пераўтваральнік» уведзены стандартам замест тэрміна «датчык».

Параметры, якія ўспрымаюцца вымяральным пераўтваральнікам, бываюць механічныя (намаганне, перамяшчэнне, скорасць, вібрацыя), гідраўлічныя і пнеўматычныя (ціск, расход), аптычныя (сіла святла), цеплавыя (т-ра), электрычныя (напружанне і ток), радыеактыўныя. Выходныя сігналы падзяляюцца на электрычныя і пнеўматычныя (часам гідраўлічныя), амплітудныя, часаімпульсныя, частотныя і фазавыя, аналагавыя (неперарыўныя) і лічбавыя (дыскрэтныя). Вымяральны пераўтваральнік складаецца з аднаго (напр., тэрмапара, тэнзометр) або з некалькіх элементарных пераўтваральнікаў, найважнейшы з якіх — адчувальны элемент. Пераўтваральнікі злучаюцца па каскаднай, дыферэнцыяльнай і кампенсацыйнай схемах. Найб. Пашыраны маштабныя і функцыянальныя вымяральныя пераўтваральнікі. Маштабныя (напр., дзялільнікі частаты і напружання, трансфарматары вымяральныя) мяняюць маштаб велічыні, якая вымяраецца, без змены яе фіз. прыроды. Гэтыя вымяральныя пераўтваральнікі пашыраюць межы вымярэнняў сродкамі вымяральнай тэхнікі. Функцыянальныя вымяральныя пераўтваральнікі (напр., тэрмарэзістары, фотаэлементы) пераўтвараюць велічыню той ці іншай фіз. прыроды ў функцыянальна звязаны з ёй сігнал (звычайна электрычны). Такімі вымяральнымі пераўтваральнікамі можна вымяраць разнастайныя неэл. велічыні. Асобны клас складаюць аперацыйныя вымяральныя пераўтваральнікі, якія выконваюць над велічынямі пэўныя матэм. аперацыі (інтэграванне, дыферэнцыраванне і інш.). Асн. характарыстыкі вымяральных пераўтваральнікаў: від функцыянальнай залежнасці паміж уваходнай і выходнай велічынямі, адчувальнасць і парог адчувальнасці, хібнасць.

У.М.Сацута.

т. 4, с. 315

ГІДРАЛАКА́ЦЫЯ,

адшукванне, вызначэнне месцазнаходжання, параметраў руху і распазнаванне падводных аб’ектаў з дапамогай гідраакустычных сігналаў. Грунтуецца на законах гідраакустыкі. Бывае актыўная і пасіўная.

Актыўная гідралакацыя заснавана на выпраменьванні акустычных сігналаў у воднае асяроддзе і прыёме (рэгістрацыі) і аналізе адбітых ад аб’екта рэхасігналаў. Дазваляе вызначыць прасторавыя каардынаты і параметры руху выяўленага аб’екта, яго памеры і інш. характарыстыкі. З’яўляецца асн. спосабам атрымання інфармацыі аб падводных аб’ектах, якія не ствараюць уласнае акустычнае поле (напр., донныя і якарныя міны, патанулыя судны). Ажыццяўляецца з дапамогай розных тыпаў гідралакацыйных станцый (гідралакатараў) і прылад (рэхалотаў), рэхаледамераў і інш.). Пасіўная гідралакацыя заснавана на прыёме і апрацоўцы акустычных сігналаў (шумаў), якія звычайна ненаўмысна ствараюцца самім аб’ектам (напр., падводнай лодкай). Дазваляе выявіць такі аб’ект, распазнаць яго, вызначыць напрамак на яго, скорасць і інш. элементы яго руху. Выкарыстоўвае рознага тыпу шумапеленгатары і тракты шумапеленгавання гідраакустычных комплексаў. Метады і сродкі гідралакацыі выкарыстоўваюцца ў марской справе (выяўленне падводных перашкод — рыфаў, скал, айсбергаў), рыбнай прам-сці (пошук касякоў рыбы), ваеннай справе (выяўленне падводных лодак, навядзенне іх на пэўны аб’ект) і інш.

На Беларусі пытанні тэорыі і практыкі гідралакацыі распрацоўваюцца ў Бел. ун-це інфарматыкі і радыёэлектронікі, НДІ прыкладных фіз. праблем імя А.Н.Сеўчанкі.

Літ.:

Бурдик В.С. Анализ гидроакустических систем: Пер. с англ. Л., 1988.

В.І.Вараб’ёў.

т. 5, с. 228

ДЫГІТА́ЙЗЕР (англ. digitizer),

перыферыйная прылада ЭВМ для ўводу графічнай інфармацыі з неферамагнітных носьбітаў (карты і планы мясцовасці, чарцяжы, графікі і інш.). Дазваляе ўводзіць факсімільную і рукапісную інфармацыю, рашаць задачы ідэнтыфікацыі аб’ектаў, працаваць з меню камандаў, кіраваць маркёрам на экране дысплея і інш. Выкарыстоўваецца таксама ў сістэмах уводу інфармацыі ў банкаўскай і дзелавой галінах, крыміналістыцы і інш. замест буйнафарматных сканераў з мех. прыводам каардынатнай прывязкі.

Д. мае планшэт, на якім размяшчаецца зыходны матэрыял, і элемент здымання інфармацыі (паказальнік каардынат); каардынатная сістэма Д. мадэлюецца рознымі фіз. палямі (м.-магн., акустычным, рэзістыўным і інш.). Паказальнікі каардынат бываюць стрыжнёвай канструкцыі з пішучымі наканечнікамі (або без іх) ці сплошчанай формы з аптычна празрыстымі візірнымі перакрыжаваннямі (часам з дадатковымі прыстасаваннямі павелічэння і падсвечвання відарысаў). Стрыжнёвыя паказальнікі могуць быць адчувальнымі да сілы націскання (да 256 градацый, якім могуць адпавядаць таўшчыня ліній, колер і яго адценні ў палітры і інш.); маюць 1—2 (курсоры — да 16) кнопкі кіравання рэжымам уводу інфармацыі. Раздзяляльная здольнасць Д. да 0,0125 мм, дакладнасць да 0,1 мм, скорасць уводу інфармацыі не менш як 100 пунктаў за секунду. На Беларусі Д. распрацаваны і ўкаранёны ў вытв-сць у Ін-це тэхн. кібернетыкі Нац. АН.

Літ.:

Алексеев Г.И. Электромагнитные планшетные устройства ввода. Мн., 1985.

Г.І.Аляксееў.

т. 6, с. 274

КІНЕТЫ́ЧНАЯ ТЭО́РЫЯ ГА́ЗАЎ,

раз дзел тэарэтычнай фізікі, які вывучае ўласцівасці рэчыва ў газападобным стане. Аб’екты вывучэння — газы, газавыя сумесі, плазма. Асн. метады — статыстычныя на аснове малекулярнай будовы рэчыва і законаў узаемадзеяння паміж часціцамі.

Асновы К.т.г. распрацавалі Л.Больцман і Дж.К.Максвел; далей развіта ў працах М.Борна, М.М.Багалюбава, Л.Д.Ландау і інш. Вывучае дастаткова разрэджаныя сістэмы, для якіх час свабоднага прабегу часціц (ці квазічасціц) значна перавышае час іх сутыкнення, што дае магчымасць апісваць такія сістэмы на аснове адначасцінкавай функцыі размеркавання 𝑓($\overrightarrow{r}$, $\overrightarrow{v}$, t), якая з’яўляецца шчыльнасцю імавернасці таго, што часціца ў момант часу t у пункце $\overrightarrow{r}$ мае скорасць $\overrightarrow{v}$. Функцыя 𝑓 для канкрэтнай сістэмы пры зададзеных умовах з’яўляецца рашэннем асн. ўраўнення К.т.г. — кінетычнага ўраўнення Больцмана: ${\displaystyle \frac{\partial 𝑓}{\partial t}+\overrightarrow{v}\frac{\partial 𝑓}{\partial \overrightarrow{r}}+\frac{\overrightarrow{F}}{m}\frac{\partial 𝑓}{\partial \overrightarrow{v}}=I\text{(}𝑓\text{)}}$ , дзе $\overrightarrow{F}$ — знешняя сіла, што ўздзейнічае на часціцу масай m, I(𝑓) — інтэграл сутыкненняў (вызначае змену 𝑓 з-за сутыкненняў часціц). У выпадку сумесі газаў разглядаецца сістэма такіх ураўненняў для кожнага кампанента сумесі. Па знойдзенай функцыі 𝑓 вылічаюць сярэднія велічыні, якія характарызуюць стан газу і працэсы ў ім, і на іх аснове вывучаюць эвалюцыю нераўнаважных сістэм, унутранае трэнне, дыфузію, цеплаправоднасць і інш.

Літ.:

Лифшиц Е.М., Питаевский Л.П. Физическая кинетика. М., 1979.

Г.С.Раманаў.

т. 8, с. 270

МЕХА́НІКА ЦЕЛ ПЕРАМЕ́ННАЙ МА́СЫ,

раздзел механікі, што вывучае рух цел, маса якіх змяняецца ў працэсе руху; тэарэт. аснова рашэння многіх задач авіяц. і ракетнай тэхнікі, а таксама тэарэт. і нябеснай механікі, касманаўтыкі і інш. Асноватворныя даследаванні па гэтых праблемах належаць І.У.Мяшчэрскаму і К.Э.Цыялкоўскаму.

Змена масы цела адбываецца пры аддзяленні (адкідванні) часцінак рэчыва (напр., згарэлага паліва) або пры далучэнні (наліпанні) часцінак (напр., пры ўсмоктванні паветра рэактыўным рухавіком самалёта, наліпанні касм. пылу на метэарыт). Дыферэнцыяльнае ўраўненне руху цела (матэрыяльнага пункта) пераменнай масы m, выведзенае Мяшчэрскім (1904): ${\displaystyle m\frac{d\overrightarrow{v}}{dt}=\overrightarrow{F}+\frac{d{m}_1}{dt}{\overrightarrow{u}}_1+\frac{d{m}_2}{dt}{\overrightarrow{u}}_2}$ дзе $\overrightarrow{v}$ — скорасць цела; t — час; $\overrightarrow{F}$ — раўнадзейная ўсіх знешніх сіл; ${\overrightarrow{u}}_1$ і ${\overrightarrow{u}}_2$ — адносныя скорасці часцінак, якія аддзяляюцца і далучаюцца; $\frac{d{m}_1}{dt}$ і $\frac{d{m}_2}{dt}$ — секундны расход і прыход масы адпаведна. Аддзяленне часцінак абумоўлівае рэактыўную цягу ${\displaystyle {\overrightarrow{F}}_1=\frac{d{m}_1}{dt}{\overrightarrow{u}}_1}$ , а далучэнне — тармазную сілу ${\displaystyle {\overrightarrow{F}}_2=\frac{d{m}_2}{dt}{\overrightarrow{u}}_2}$ . Аналагічнае ўраўненне пры ўмове ${\displaystyle {\overrightarrow{F}}_2=\overrightarrow{0}}$ атрымана Мяшчэрскім у 1897.

Літ.:

Мещерский И.В. Работы по механике тел переменной массы. 2 изд. М., 1952;

Циолковский К.Э. Собр. соч. Т. 2. М., 1954.

А.І.Болсун.

т. 10, с. 322
